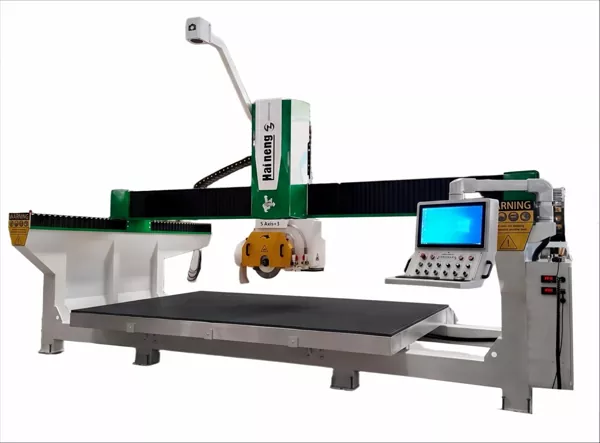

El HTQ700GLSierra de puente CNC de 5 ejesestá diseñado para procesadores de piedra que necesitan más flexibilidad que una configuración de corte recto convencional. Con control CNC, programación de importación CAD, movimiento ajustable del cabezal de corte y una estructura soldada de alta resistencia, la máquina admite una variedad de aplicaciones de corte y modelado de piedra.
¿Qué puede hacer la sierra de puente CNC de 5 ejes HTQ700GL?
No todos los proyectos de piedra tienen un contorno rectangular. Las encimeras de cocina, los tocadores de baño, los componentes arquitectónicos y las piezas decorativas de piedra pueden requerir bordes en ángulo, perfiles curvos o piezas con formas personalizadas.
El HTQ700GL admite una variedad de operaciones de corte y perfilado, que incluyen:
- Corte recto y en ángulo:Procese losas de piedra y corte las piezas en ángulos adecuados.
- Corte con forma personalizada:Produce formas redondas, ovaladas, en forma de abanico, poligonales, en forma de diamante y otras formas irregulares.

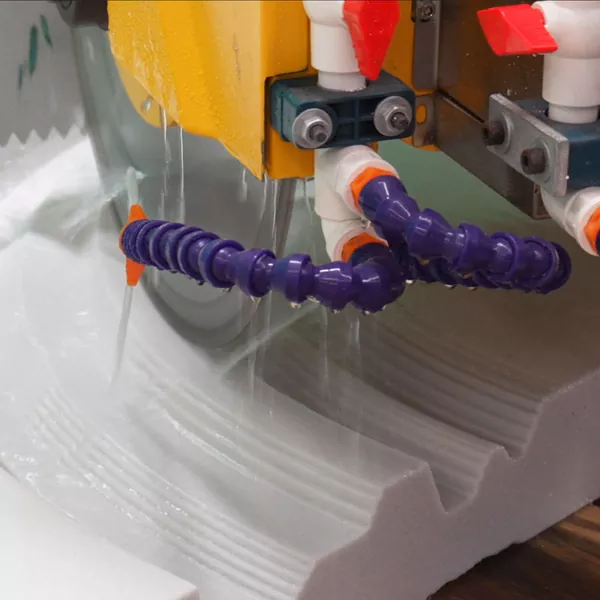

- Perfilería curva:Siga los contornos rectos y curvos para obtener componentes de piedra decorativa adecuados.
- Corte de ranura:Cree ranuras rectas, en ángulo y estilo rejilla para aplicaciones apropiadas.
- Biselado y perfilado de cantos:Utilice el movimiento del cabezal de corte ajustable para cumplir con diferentes requisitos de diseño.
La especificación de la máquina enumera la rotación del eje C de 0 a 360 grados y el movimiento del eje A de 0 a 90 grados. La mesa de trabajo tiene un rango de inclinación máximo especificado de 0 a 85 grados.
Estos rangos de movimiento brindan a los fabricantes más opciones al planificar trabajos personalizados. La capacidad de procesamiento real depende del material, las dimensiones de la pieza de trabajo, la configuración de la hoja, las herramientas y el método de corte seleccionado. Para trabajos exigentes o inusuales, solicite al proveedor que confirme la configuración y organice una prueba de corte de muestra.
Aplicaciones en encimeras y fabricación de piedra
Encimeras de cocina y baño
La producción de encimeras a menudo implica algo más que dimensionar una losa. Dependiendo del diseño, un trabajo puede requerir bordes en ángulo, aberturas para fregaderos, orificios para grifos o ranuras de drenaje.
El HTQ700GL admite operaciones de corte y perfilado. Con el accesorio de fresado opcional y las herramientas adecuadas, la máquina también se puede configurar para tareas de mecanizado adicionales, incluido el fresado de aberturas de fregaderos y grifos, ranuras de drenaje y bordes de encimeras. El pulido requiere muelas y herramientas adecuadas.
Para los talleres que procesan tanto encimeras estándar como diseños personalizados, esta configuración puede ayudar a reunir varias operaciones adecuadas en una sola máquina. Confirme el equipo opcional y las herramientas necesarias antes de realizar el pedido.
Procesamiento de granito y mármol
Los talleres de granito y mármol suelen manipular productos con diferentes espesores, formas y requisitos de acabado. El HTQ700GL es adecuado para evaluar aplicaciones como componentes de piedra moldeados, cortes en ángulo y perfiles decorativos.
El rango de diámetro de hoja especificado es de 350 a 700 mm. El diámetro máximo de la hoja no debe considerarse como la profundidad máxima de corte. La profundidad de corte alcanzable y las condiciones de trabajo recomendadas dependen de la configuración de la máquina, la cuchilla seleccionada y el material.
Azulejos y piedra reconstituida
Las baldosas de gran formato y los productos de piedra artificial pueden requerir rutas de corte planificadas y tratamientos de bordes específicos. El HTQ700GL utiliza control CNC y programación de importación CAD para admitir operaciones programadas para materiales y diseños de piezas adecuados.
Antes de procesar materiales desconocidos, confirme con el proveedor la compatibilidad de la hoja, el soporte de la pieza de trabajo, los ajustes de avance y la calidad requerida del borde terminado.

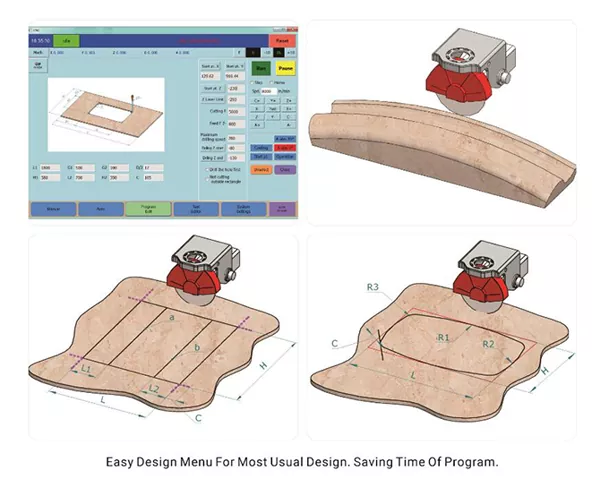

Programación de importación CAD y operación CNC
La programación es una consideración importante cuando un taller de piedra maneja diferentes formas de piezas y dibujos del cliente. Una máquina con amplia capacidad de movimiento es más útil cuando los operadores pueden preparar las trayectorias de corte requeridas de manera repetible.
El HTQ700GL utiliza control CNC y programación de importación CAD. La documentación de su producto describe una interfaz de pantalla táctil diseñada para simplificar la operación y un sistema que puede generar gráficos a partir de datos ingresados.
Un flujo de trabajo típico implica preparar el dibujo, importar datos CAD compatibles, verificar los requisitos de procesamiento, configurar el material y las herramientas y verificar el trabajo antes de que comience el procesamiento automático.
Este enfoque es relevante para los talleres que reciben regularmente dibujos personalizados o repiten la producción de piezas similares. Antes de comprar el HTQ700GLSierra de puente CNC de 5 ejes, confirme los formatos de archivos CAD admitidos, los requisitos de software y los acuerdos de capacitación del operador.
Componentes de movimiento y estructura de servicio pesado
La construcción de la maquinaria es otro factor a considerar al elegir equipos para la producción regular. El HTQ700GL utiliza una estructura soldada rígida integral. Sus componentes de movimiento documentados incluyen rieles lineales, husillos de bolas, engranajes helicoidales, reductores planetarios de alta precisión y un sistema servo.
La máquina tiene un motor principal especificado de 22 kW y un rango de velocidad de 0 a 6.000 rpm. La potencia total instalada de la máquina es de 33 kW.
Estas especificaciones proporcionan un punto de partida útil para comparar equipos. Sin embargo, la velocidad de corte, la calidad del borde acabado y el rendimiento de la producción dependen de factores como la hoja seleccionada, las características del material, la profundidad de corte, los ajustes de avance y la configuración del operador.
HTQ700GL Especificaciones técnicas
Las siguientes cifras se basan en la documentación del producto del fabricante. Las conversiones imperiales son aproximadas.
| Especificación | HTQ700GL |
|---|---|
| Tipo de máquina | Sierra de puente monobloque CNC de 5 ejes para trabajo pesado |
| sistema de control | CNC |
| Método de programación | importación CAD |
| Diámetro de la hoja | 350 a 700 mm (13,8 a 27,6 pulgadas) |
| Potencia del motor principal | 22 kW (aproximadamente 29,5 CV) |
| Rango de velocidad | 0-6000 rpm |
| recorrido del eje x | 3.800 milímetros (149,6 pulgadas) |
| Recorrido del eje Y | 2.400 milímetros (94,5 pulgadas) |
| Recorrido del eje Z | 500 milímetros (19,7 pulgadas) |
| Rotación del eje C | 0–360° |
| Movimiento del eje A | 0–90° |
| Inclinación máxima de la mesa de trabajo | 0–85° |
| Dimensiones de la mesa de trabajo | 3.600 × 2.200 mm (141,7 × 86,6 pulgadas) |
| poder total | 33 kW (aproximadamente 44,3 caballos de fuerza) |
| Peso bruto | 5000 kg (aproximadamente 11 023 libras) |
| Dimensiones generales | 5.800 × 3.400 × 3.600 mm (aproximadamente 19,0 × 11,2 × 11,8 pies) |
Nota de instalación:Las dimensiones totales no representan el espacio libre operativo completo requerido alrededor de la máquina. Confirme el suministro eléctrico, el acceso al sitio, las condiciones del piso, el espacio de carga, la autorización de mantenimiento y los requisitos de instalación antes de preparar el taller.
¿Es el HTQ700GL adecuado para su taller?
La máquina adecuada depende de los trabajos que realmente soliciten sus clientes. Un taller centrado en el dimensionamiento de losas rectangulares puede tener requisitos diferentes a los de uno que fabrica regularmente piezas de encimera personalizadas o perfiles de piedra irregulares.
Puede que valga la pena considerar el HTQ700GL si su tienda:
- Procesa cortes en ángulo, contornos curvos o piezas de piedra con formas personalizadas.
- Necesita control CNC y programación de importación CAD para trabajos basados en dibujos.
- Funciona con granito, mármol, piedra artificial, baldosas u otros materiales de construcción compatibles.
- Quiere evaluar operaciones de fresado opcionales para aplicaciones de encimera adecuadas.
- Tiene el espacio y la capacidad eléctrica necesarios para la máquina.
Antes de tomar una decisión de compra, prepare varios dibujos representativos. Incluye un trabajo de corte estándar, un corte en ángulo y un perfil irregular. Solicite al proveedor que confirme la configuración, las herramientas y el método de procesamiento adecuados para cada trabajo.
Qué comprobar antes de solicitar una cotización
Material y espesor
Identifique los materiales que procesa con más frecuencia y proporcione espesores de pieza de trabajo tanto típicos como máximos. Diferentes materiales pueden requerir diferentes hojas y condiciones de trabajo.
Dimensiones de las piezas y requisitos de corte
Comparta el largo, ancho, grosor, ángulos requeridos y detalles del perfil habituales. Esto ayuda al proveedor a evaluar si el recorrido de la máquina y la configuración propuesta son adecuados.
Herramientas y funciones opcionales
Especifique si sus trabajos necesitan corte recto, corte en ángulo, perfiles personalizados, ranuras, fresado o pulido. Confirme qué funciones requieren equipo opcional en lugar de asumir que cada operación está incluida en la configuración estándar.
Software y condiciones de fábrica
Proporcione dibujos CAD representativos y confirme los formatos de archivo compatibles. Verifique también el acceso a la máquina, el espacio de instalación disponible, los requisitos eléctricos y la autorización de mantenimiento.
Soporte posventa
Pregunte sobre orientación de instalación, capacitación de operadores, repuestos, documentación de mantenimiento y soporte técnico. Estos detalles deben revisarse junto con las especificaciones de la máquina y el precio de compra.
Preguntas frecuentes
¿Qué materiales puede procesar el HTQ700GL?
La documentación del producto enumera losas, losas, mármol, piedra artificial, granito, productos de cemento y otros materiales de construcción para aplicaciones de corte y conformación adecuadas. Confirme la compatibilidad de su material y grosor específicos antes de realizar el pedido.
¿El HTQ700GL admite cortes en ángulo?
Sí. El movimiento del eje A especificado es de 0 a 90° y la rotación del eje C es de 0 a 360°. La mesa de trabajo tiene un rango de inclinación máximo especificado de 0 a 85°. Pídale al proveedor que verifique la configuración requerida para el trabajo previsto.
¿Puede la máquina procesar aberturas de fregadero y ranuras de drenaje?
Estas tareas de mecanizado adicionales se pueden realizar con el accesorio de fresado opcional y las herramientas adecuadas. Confirme el archivo adjunto, las herramientas y la configuración requerida al solicitar una cotización.
¿Cómo se programa la máquina?
El método de programación especificado es la importación CAD. Los formatos de archivo admitidos y los requisitos de software deben confirmarse con el proveedor.
¿Cuál es el diámetro máximo de la hoja?
El rango de diámetro de hoja especificado es de 350 a 700 mm, aproximadamente de 13,8 a 27,6 pulgadas. Esta cifra no establece por sí sola la profundidad máxima de corte.
¿Cuánto espacio requiere la máquina?
Las dimensiones totales indicadas son 5.800 × 3.400 × 3.600 mm. Es posible que se necesite espacio adicional para el manejo de materiales, operación, mantenimiento y acceso seguro. Solicite un plano de instalación antes de preparar el sitio.
Discuta sus requisitos de corte de piedra con Haineng
El HTQ700GLSierra de puente CNC de 5 ejesCombina control CNC, programación de importación CAD, una gama de hojas de 350 a 700 mm, movimiento del cabezal de corte ajustable y una estructura soldada rígida integral. Una configuración de fresa opcional puede ampliar su uso a tareas adicionales de mecanizado de encimeras adecuadas.
Para determinar si la máquina se adapta a sus necesidades de producción, comparta su tipo de material, dimensiones de la pieza de trabajo, operaciones requeridas y dibujos representativos con Haineng. Luego, el proveedor puede ayudar a confirmar la configuración adecuada de la máquina y el equipo opcional.
